東風D3(12方)綠化噴灑車
公告參數：
【整車技術參數】 | |||
產品商標 | 炎帝牌 | 公告批次 | 331（擴展） |
產品名稱 | 綠化噴灑車 | 產品型號 | SZD5163GPSD6V |
總質量(Kg) | 16000 | 罐體容積(m3) | 10.29 |
額定載質量(Kg) | 9310,9375 | 外形尺寸 | 7700×2500×3200 |
整備質量(Kg) | 6495 | 前懸/后懸 | 1440/2310 |
駕駛室準乘人數(人) | 3,2 | 最高車速(Km/h) | 89 |
接近角/離去角(°) | 21/12 | 軸荷(Kg) | 5600/10400 |
備注 | 隨底盤選裝駕駛室.該車主要用于園林綠化噴灑作業,罐體有效容積:10.29立方米,罐體外形尺寸(長/長軸/短軸)(mm):4150×2350×1450,3800×2400×1550.選裝兩側方圓形水管道,選裝后高位花灑.選裝后LED箭頭指示燈,選裝后弧形噴霧、后噴霧機.側后防護采用Q235材質焊接連接,后部防護斷面尺寸:50×120,后部防護離地高度:500.ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS-E 4S/4M/威伯科汽車控制系統(中國)有限公司 | ||
【底盤技術參數】 | |||
底盤型號 | DFV1163GP6DJ | 底盤名稱 | 載貨汽車底盤 |
商標名稱 | 東風牌 | 生產企業 | 東風商用車新疆有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 (mm) | 3950 | ||
輪胎規格 | 9.00R20 16PR | ||
鋼板彈簧片數 | 8/10+8,3/4+3,3/10+8,8/10+7 | 前輪距 | 1810,1880,1920,1940,1965 |
燃料種類 | 柴油 | 后輪距 | 1800,1820,1860 |
排放依據標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
YCS04200-68 | 廣西玉柴機器股份有限公司 | 4156 | 147 |
工作參數： | |||
前置噴頭 | 對沖15米 | 罐體材質 | 碳鋼Q345 |
后灑噴頭 | 扇形灑水，大于20平方 | 罐體厚度 | 4毫米 |
車側噴頭 | 花灑噴水，大于6米 | 罐體形狀 | 方圓形 |
綠化高炮 | 水柱28米，可調節大中小雨 | 罐體處理 | 標配防銹涂層 |
水泵品牌 | 億豐泵，金龍泵（60/90） | 進水方式 | 自吸水，消防注水，罐頂注水 |
其他配置 | 駕駛室控制氣動閥（氣缸型） | ||
底盤配置：東風專底D3駕駛室，玉柴200馬力發動機，帶原裝空調，氣囊座椅，中控鑰匙，行車記錄儀，長泰小八檔變速箱，9.00R20鋼絲胎，2.8噸前橋，8噸后橋，ABS。
上裝配置：罐體容積為12立方灑水車，罐體鋼板為4mm碳鋼Q235材質，罐內隔板具有防波作用，以減輕汽車行駛時罐體液體沖擊，罐體及整車外形尺寸按照公告。帶大功率專用灑水泵(億豐/金龍)，泵可自吸自排，整車前沖、后灑、側噴、帶65消防接口，后平臺帶綠化灑水炮，灑水炮可全方位旋轉，可連續調成直沖狀、大雨、小雨、毛毛雨；前封頭帶水位計，后平臺主管路帶1寸澆花接口，后爬梯。平臺后部帶小安全告知牌。
副發動機樣式：

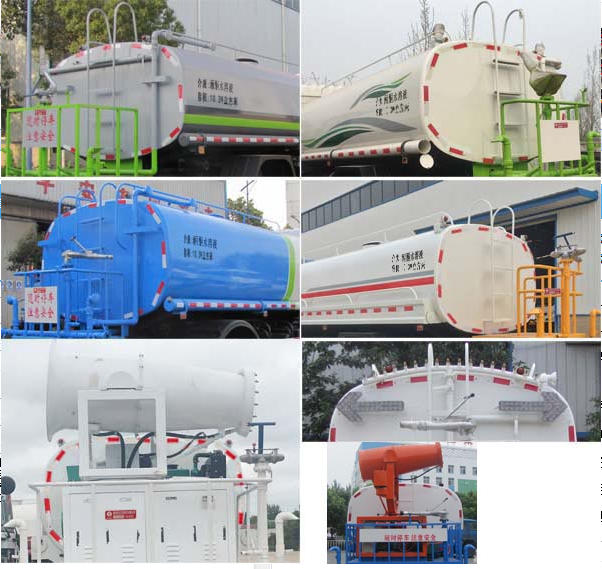

公告圖樣：
